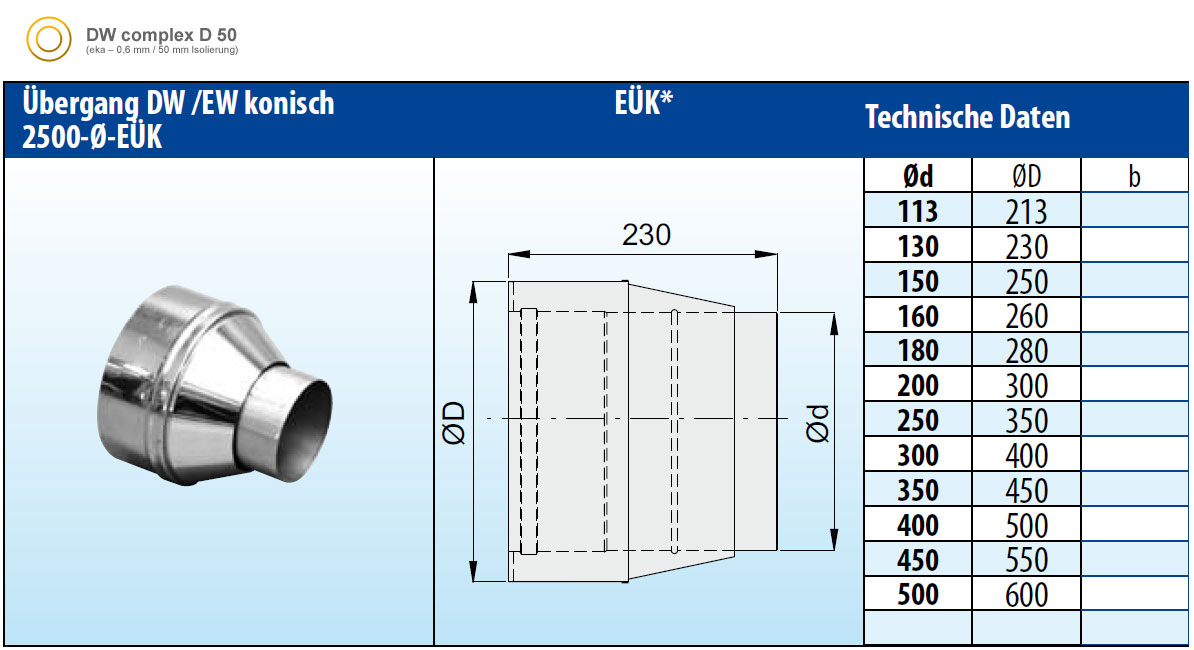

Übergang dw-ew Edelstahl doppelwandig konisch - eka complex D 50
Übergang doppelwandig auf einwandig, konisch / eka complex D 50
Doppelwandiges, konisch geformtes Übergangsstück von doppelwandig auf einwandig aus hochwertigen V4A Edelstahl in wählbaren Querschnitten 113-400 mm in der Materialstärke: Innenschale 1 mm, Außenschale 0,6 mm in 50 mm Wärmedämmung zum Anschluss eines einwandigen Edelstahlrohrs (Rauchrohr, Verbindungsleitung) an einen doppelwandigen Edelstahlschornstein.
- gefertigt gemäß DIN EN 1856-1
- zugelassen für alle Regelfeuerstätten
- TÜV geprüft
- CE zertifiziert
- russbrandbeständig
- handmontierte, durchgängige Mineralfaserdämmung
- wahlweise mit Dichtung (druckdichte Ausführung)
- hochwertiges V4A- Edelstahlmaterial
- 80 mm Einsteckmuffen und Klemmbandverbindungen für höchste Stabilität
- minimale Ablagerung von Verbrennungsrückständen
- Materialstärke Innenschale 1 mm, Außenschale 0,6 mm
- lasergeschweißte Elemente
- bis 600 °C Abgastemperatur zugelassen
Wichtig: Bitte beachten Sie, dass es sich bei Übergängen mit einem vom doppelwandigen Ausgangsquerschnitt abweichenden Maß und/ oder Übergängen mit Einsteckmuffe um Sonderbauteile handelt.
Diese können nicht umgetauscht oder zurückgegeben werden.
| Höhe: | 230 mm |
|---|---|
| Abstand zu brennbaren Bauteilen hinten: | 50 mm |
| Aufbau: | doppelwandig |
| Betriebsweise: | Unterdruck, Überdruck |
| Brennstoff: | Braunkohlebriketts, Erdgas, Flüssiggas, Hackschnitzel, Heizöl, Holz, Kerosin, Koks, Pellet, Schweröl, Steinkohle, feste Brennstoffe, Öl- Gas Brennwert, Öl- Gas Niedertemperatur |
| DIN Norm: | EN 1856-1 |
| Dichtigkeit: | bis 40 Pa, bis 5000 Pa |
| Durchmesser: | 113 mm, 130 mm, 150 mm, 160 mm, 180 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm |
| Edelstahlart: | V2A, V4A |
| Farbe: | Edelstahl |
| Frost-und Tauwechselbeständigkeit: | ja |
| Garantie: | 10 Jahre Material-Garantie |
| Kondensatbeständigkeit: | W (feucht) |
| Korrosionswiderstand: | V2, V3 |
| Material: | Edelstahl |
| Materialnummer: | 1.4301, 1.4404 |
| Materialstärke: | 0,6 mm, 1,0 mm |
| Mittlere Rauhigkeit: | 1,0 mm |
| Muffentiefe: | 80 mm |
| Oberfläche: | glänzend |
| PGA: | Schornstein |
| Rußbrandbeständigkeit: | ja (bis 1000 °C Ausbrandtemperatur) |
| System: | DW complex D 50 |
| Temperaturklasse: | T160 (bis 160 °C Abgastemperatur), T600 (bis 600 °C Abgastemperatur) |
| Unterkategorie: | Abschluss & Übergang |
| Wärmedurchlasswiderstand: | 0,65 W/m²K |
| Zulassungen: | D-0036 CPD 90216 003/2004, D-0036 CPD 90216 006/2004, VKF Schweiz, alle EU Staaten |
| für Außendurchmesser: | 213 mm, 230 mm, 250 mm, 260 mm, 280 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm |
| für Wärmedämmung: | 50 mm Mineralfaserwolle |
Übergang doppelwandig auf einwandig, konisch / eka complex D 50
Sonderanfertigung
Bitte beachten Sie, dass es sich bei Übergängen mit einem vom doppelwandigen Ausgangsquerschnitt abweichenden Maß und/ oder Übergängen mit Einsteckmuffe um Sonderbauteile handelt. Diese können nicht umgetauscht oder zurückgegeben werden.
