Edelstahlschornstein 3,2 m doppelwandig - eka complex D 50
Das Universalschornsteinsystem
- zugelassen für alle Regelfeuerstätten -
- gefertigt gemäß DIN EN 1856-1 -
Edelstahlschornstein aus hochwertigen V4A Edelstahl (Materialstärke: Innenschale 1 mm, Außenschale 0,6 mm) in 50 mm Wärmedämmung, wählbare Querschnitte 113 - 400 mm, inklusive aller Formteile (siehe Lieferumfang), Montageanleitung, Querschnittsberechnung, CE Zertifizierung und Typenschild.
Eigenschaften
- zugelassen für alle Regelfeuerstätten
- TÜV geprüft
- CE zertifiziert
- russbrandbeständig
- hochwertiges V4A- Edelstahlmaterial
- minimale Ablagerung von Verbrennungsrückständen
- Materialstärke 1 mm
- handmontierte, durchgängige Mineralfaserdämmung
- niedrige Oberflächentemperatur
- lasergeschweißte Elemente
- bis 600 °C Abgastemperatur zugelassen
- frei tragend (ohne Wärmedämmung) bis 3 m
- individuell anpassbar
- auf Wunsch in allen RAL- Farben lieferbar
| Höhe: | 3200 mm |
|---|---|
| Aufbau: | doppelwandig |
| Betriebsweise: | Unterdruck, Überdruck |
| Brennstoff: | Braunkohlebriketts, Erdgas, Flüssiggas, Hackschnitzel, Heizöl, Holz, Kerosin, Koks, Pellet, Schweröl, Steinkohle, feste Brennstoffe, Öl- Gas Niedertemperatur |
| DIN Norm: | EN 1856-1 |
| Dichtigkeit: | bis 40 Pa, bis 5000 Pa |
| Durchmesser: | 113 mm, 130 mm, 150 mm, 160 mm, 180 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm |
| Edelstahlart: | V2A, V4A |
| Farbe: | Edelstahl |
| Frost-und Tauwechselbeständigkeit: | ja |
| Garantie: | 10 Jahre Material-Garantie |
| Gesamthöhe: | 3,2 m |
| Kondensatbeständigkeit: | W (feucht) |
| Korrosionswiderstand: | V2, V3 |
| Material: | Edelstahl |
| Materialnummer: | 1.4301, 1.4404 |
| Materialstärke: | 0,6 mm, 1,0 mm |
| Mittlere Rauhigkeit: | 1,0 mm |
| Muffentiefe: | 80 mm |
| Oberfläche: | glänzend |
| PGA: | Schornstein |
| Rußbrandbeständigkeit: | ja (bis 1000 °C Ausbrandtemperatur) |
| Services: | Montageservice, Projektmappe |
| System: | DW complex D 50 |
| Temperaturklasse: | T160 (bis 160 °C Abgastemperatur), T600 (bis 600 °C Abgastemperatur) |
| Unterkategorie: | Premiumsystem |
| Verwendung: | Außenwandschornstein |
| Wärmedurchlasswiderstand: | ≤ 0,65 W/m²K |
| Wärmedämmung: | 50 mm Mineralfaserwolle |
| Zulassungen: | D-0036 CPD 90216 002/2004, D-0036 CPD 90216 003/2004, D-0036 CPD 90216 006/2004, VKF Schweiz, alle EU Staaten |
| wirksame Höhe: | ca. 2,5 m |
- Download Eka_complex-D50_Montageanleitung-Webversion_de
- Download Eka_complex-D50_CE-Zertifizierung_druckdicht_0036-CPD-90216-003-2004_de
- Download Eka_complex-D50-Zulassung-Schweiz_FU-druckdicht_15457_de
- Download Eka_complex-D50_Systembeschreibung_de
- Download Eka_complex-D50_CE-Zertifizierung_FU_0036-CPD-90216-006-2004_de
Bauteile
1x Wandkonsole (Wandabstand entsprechend Auswahl/ bei Auswahl Bodenmontage: ohne)
1x Konsolplatte mit Kondensatablauf (bei Auswahl Bodenmontage: mit Sockel 60 mm hoch)
1x Prüföffnung (wirksame Länge: 520 mm)
1x Feuerungsstutzen 90 Grad (wirksame Länge: 520 mm)
2x Edelstahlrohr 1080 mm (wirksame Länge: 1000 mm)
1x Mündungsabschluss oder Regenhaube (entsprechend Auswahl)

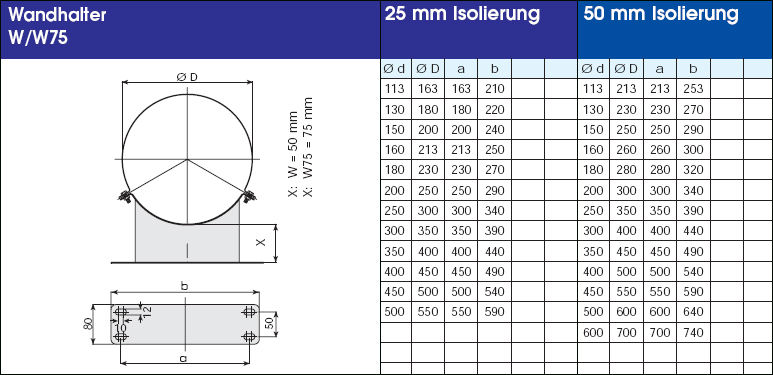

1x Wandhalter (Wandabstand entsprechend Auswahl)
4x Klemmringe
1x Wandrosette (Regenkragen)
1x Übergang doppelwandig auf einwandig (entspr. Ø Anschluss Feuerstätte)
1x Längenelement f. Wanddurchführung (Länge entspr. Auswahl)
Inkl. Projektmappe mit allen wichtigen Dokumenten per Post
1x Montageanleitung
1x CE Zertifizierung
1x Systembeschreibung mit allen Bauteilmaßen
1x Typenschild
1x Garantieschein
1x Querschnittsberechnung (falls erforderlich)
